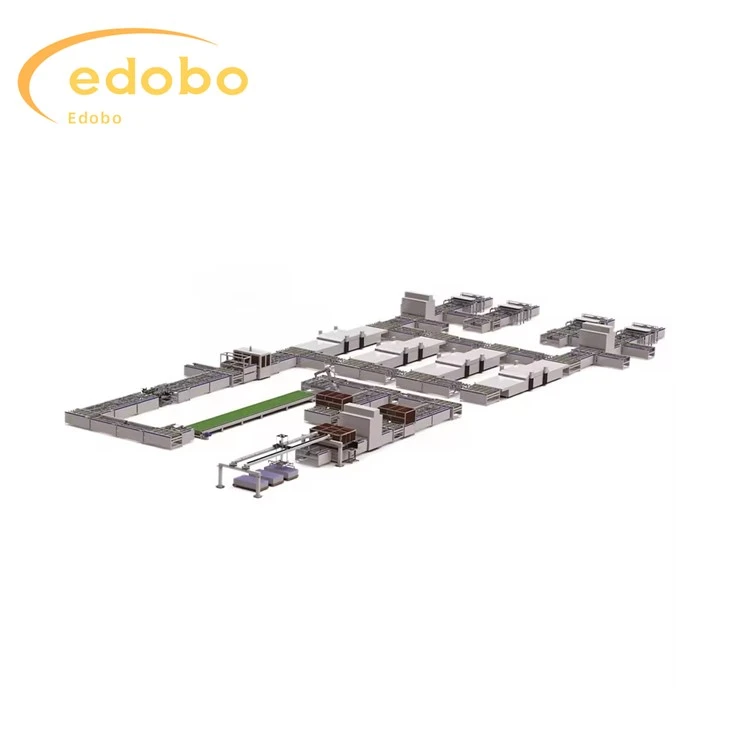

100MW-600MW Barisan Pengeluaran Modul Solar Pv

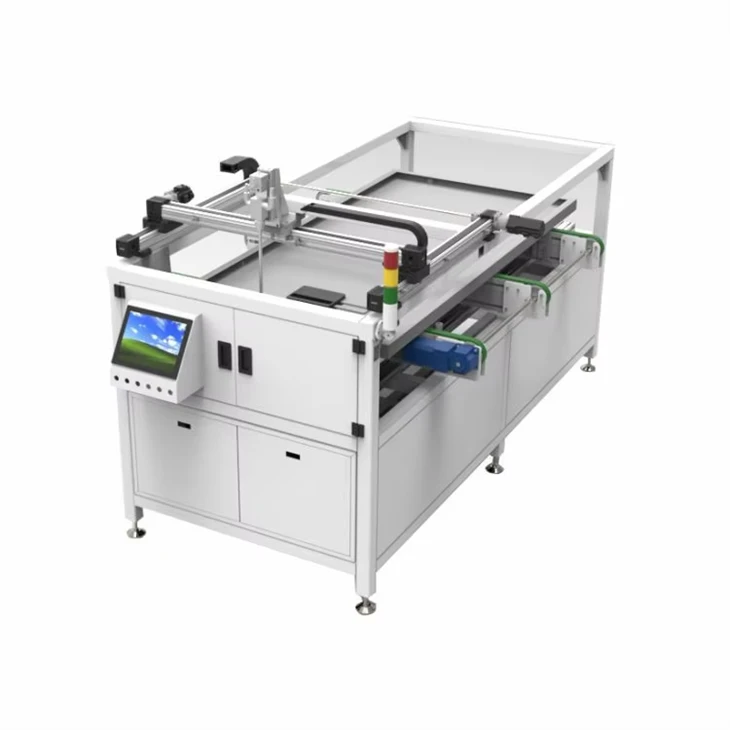

Lay up (jenis mekanikal)

1. Kaedah penyusuan adalah pendek dan panjang, dan fungsi peralatan adalah untuk menyusunnya dalam urutan yang sepadan. Bahagian panjang rentetan bateri adalah selari dengan bahagian panjang komponen. Sistem penetapan taip tempatan boleh digunakan untuk menyusun komponen 96, 72, dan 60 keping, dan mempunyai fungsi pelarasan mekanikal.

2. Terima rentetan bateri secara automatik, angkat rentetan bateri ke kedudukan mekanikal dan praluruskan kaca

3. Terima kaca dan EVA daripada barisan pengeluaran. Angkat tali bateri dari kedudukan mekanikal. Letakkan bateri secara bersiri pada EVA mengikut elektrod positif dan negatif. Selepas menyelesaikan semua tindakan, output komponen.

4. Rentetan bateri diletakkan melalui kedudukan visual, kedudukan gentian optik dan kedudukan mekanikal.

1. Mesin ini menggunakan tali pinggang segerak, didorong oleh motor servo, dan dipandu oleh rel panduan linear, yang mempunyai kelebihan kedudukan yang tepat, operasi yang stabil, dan kelajuan pantas.
2. Cawan sedutan diperbuat daripada poliuretana dan tidak akan meninggalkan sebarang kesan pada tali bateri selepas sedutan.
3. Mesin ini dilengkapi dengan perlindungan kuasa dan gas.
4. Mesin adalah automatik sepenuhnya dan tidak memerlukan campur tangan manual.
5. Ketepatan kedudukan rentetan bateri ialah ± 0.3 milimeter
6. Enam kord kuasa dijarakkan antara 1-10 milimeter
7. Serasi dengan berbilang rentetan bateri, saiz 156/182/210, 6-12 keping
8. Jari sel solar utama adalah serasi dengan 2/3/4/5 jari

(1) Kapasiti talian pengeluaran: 100MW-600MW/tahun.
(2) Keperluan kuasa peralatan ialah 380V (sistem wayar tiga fasa lima), dan permintaan kuasa boleh didapati dalam parameter peralatan setiap unit. Konfigurasi talian kuasa akan disediakan secara berasingan oleh syarikat kami.
(3) Keperluan udara termampat untuk peralatan ialah 0.6-0.8MPa, kering, bersih dan memenuhi keperluan barisan pengeluaran automatik; Zarah habuk Kurang daripada atau sama dengan 1um, takat embun tekanan air Kurang daripada atau sama dengan -40 darjah , minyak (termasuk wap) Kurang daripada atau sama dengan 0.1mg/;
(4) Kebersihan udara di kilang hendaklah tidak kurang daripada paras 300000 (ISO Class 8);
(5) Kelajuan penghantaran peralatan penghantaran: Masa kitaran penghantaran kurang daripada 22s, yang memenuhi keperluan kapasiti pengeluaran 500MW/tahun. Keseluruhan talian menggunakan peraturan kelajuan frekuensi berubah-ubah, dengan kekerapan peraturan kelajuan utama ditetapkan pada 30HZ dan julat peraturan kelajuan 0-50HZ (kelajuan khusus boleh didapati dalam parameter peralatan setiap unit);
(6) Dimensi luaran talian penghantaran: Peralatan ini adalah peranti bukan standard, dan gambarajah susun atur akhir akan disediakan oleh Edobo Solar;
(7) Ketinggian talian pemasangan dan julat pelarasan: Terdapat perbezaan ketinggian tertentu antara peralatan individu dan unit penghantaran. Untuk dimensi luaran yang terperinci, sila rujuk kepada parameter teknikal peralatan individu; Ketinggian unit penghantaran biasanya 950mm ± 30mm;
(8) Talian penghantaran dan julat operasi peralatan boleh dilaraskan antara komponen panjang (1650mm-2600mm) * lebar (950mm-1500mm), membolehkan pengangkutan komponen dalam pelbagai kaedah pelapis.
(9) Talian penghantaran adalah lancar dan saiz mengimbangi kurang daripada 10mm;
(10) Apabila peralatan beroperasi secara normal, kadar kegagalan komponen yang disebabkan oleh peralatan dan talian penghantaran adalah kurang daripada 1/1000;
(11) Paras hingar semasa operasi peralatan Kurang daripada atau sama dengan 72dbA (tidak termasuk pam mampatan)

1. Sel ini menggunakan kedudukan visual CCD, yang mempunyai kelebihan ketepatan dan kestabilan yang tinggi;
2. Peralatan boleh menerima secara automatik, susun atur secara automatik dan komponen eksport secara automatik, dan susun atur adalah kedudukan yang tepat;
3. Cawan sedutan diperbuat daripada bahan silikon yang diimport, yang tidak akan meninggalkan kesan pada permukaan bateri;
4. Gunakan mod gerakan mekanikal tiga paksi (berputar 180 darjah);
5. Pergerakan sisi menggunakan modul motor linear, yang mempunyai kelebihan kelajuan pergerakan pantas, ketepatan kedudukan berulang yang tinggi dan prestasi yang stabil, menjimatkan masa rentak keseluruhan;
6. Pelarasan perubahan tepi panjang dan pendek mengamalkan mekanisme penguncian cepat, pelarasan dengan cepat, mudah, mudah dan boleh dipercayai;
