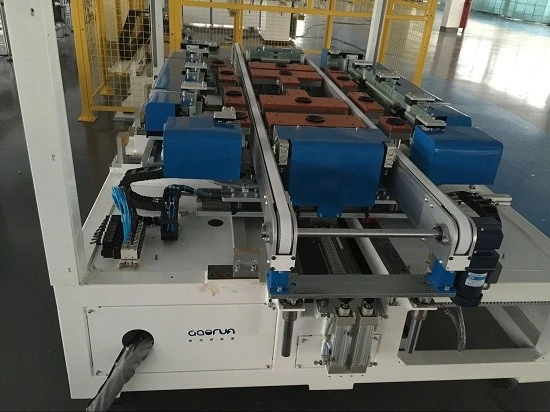

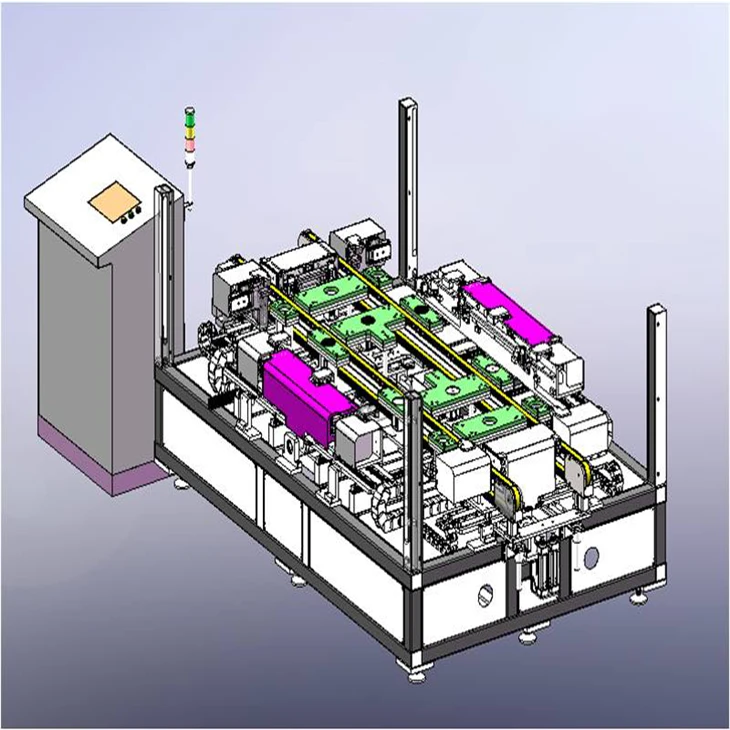

Fungsi dan Pengenalan
Dalam talian memuatkan profil secara manual dalam peralatan.
Apabila modul pada kedudukan dan bingkai yang betul sudah sedia, silinder udara akan berubah dan diapit. Motor servo akan memasang bingkai pada masa yang sama.
1. Tepi panjang/pendek ke hadapan.
2. Mod penghantaran: Penyampaian tali pinggang segerak.
3.Menyampaikan Ketinggian: 960±50mm.
4. Panjang dan Lebar boleh laras mengikut dimensi modul, mengguna pakai lekapan mengunci pantas, menyesuaikan dengan pantas untuk memenuhi modul yang berbeza.
7. Mod Kawalan: kawalan motor + pemacu Servo.
8. Mod Operasi: Automatik/Manual.
9.HMI: Cina + skrin sentuh.
Parameter Utama
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Tepi pendek 800mm, berat kurang daripada 30kg.
Masa kitaran: <35s
Kapasiti maksimum: Lebih daripada atau sama dengan 2400/hari
Operator dalam talian: 2
Kuasa dinilai: 3.0kw
Format sambungan:Φ12
Dimensi (LXWXH):2779mm*2249mm*950mm
Kelebihan
1. Peralatan memilih motor servo yang mempunyai kelebihan seperti tepat semasa bergerak dan stabil.
2. Peralatan terdiri daripada struktur mekanisme imbangan, 12 pasang cawan sedutan untuk imbangan.
3. Cawan sedutan diperbuat daripada bahan gel silika import, tidak akan meninggalkan kesan pada permukaan.
4.12 pasang cawan sedutan disepadukan dengan satu keping, pelarasan menggunakan struktur pengayun tangan, dengan pantas, ringkas, mudah dan boleh dipercayai.
5. Peralatan terdiri daripada mekanisme meluruskan.
6. Pelarasan tepi panjang dan pendek mengamalkan struktur mengunci pantas, cepat, mudah, mudah dan boleh dipercayai.
7. Daya rangka untuk tepi pendek adalah sehingga 2.2 tan.
8. Ketepatan: ±1mm untuk tepi panjang dan pendek, pepenjuru Kurang daripada atau sama dengan 1.5mm.
9. Limpahan sekata: kadar layak ＞98%.
|
