Barisan pengeluaran penyambung MC4 Edobo Tech menawarkan penyelesaian yang diperkemas, automatik untuk pembuatan penyambung MC4 berkualiti tinggi, komponen penting sistem panel solar. Barisan ini dengan cekap mengendalikan pin sentuhan automatik, perhimpunan perumahan, dan menggabungkan kawalan kualiti berasaskan visi untuk memastikan pengeluaran yang boleh dipercayai dan tinggi sementara meminimumkan kos buruh. Ujian automatik bersepadu menjamin prestasi dan ketahanan, disesuaikan dengan pelbagai jenis penyambung. Nilai lanjut ditambah dengan pilihan seperti pelabelan dan pembungkusan automatik, memperkasakan pengeluar untuk memaksimumkan keuntungan, meningkatkan kualiti produk, dan mendapatkan kelebihan daya saing dalam pasaran solar yang semakin meningkat. Bekerjasama dengan kami untuk penyelesaian pengeluaran yang komprehensif.

Hantar pertanyaan

Description/kawalan

Parameter teknikal

Solar Panels Production Automatic Trimming

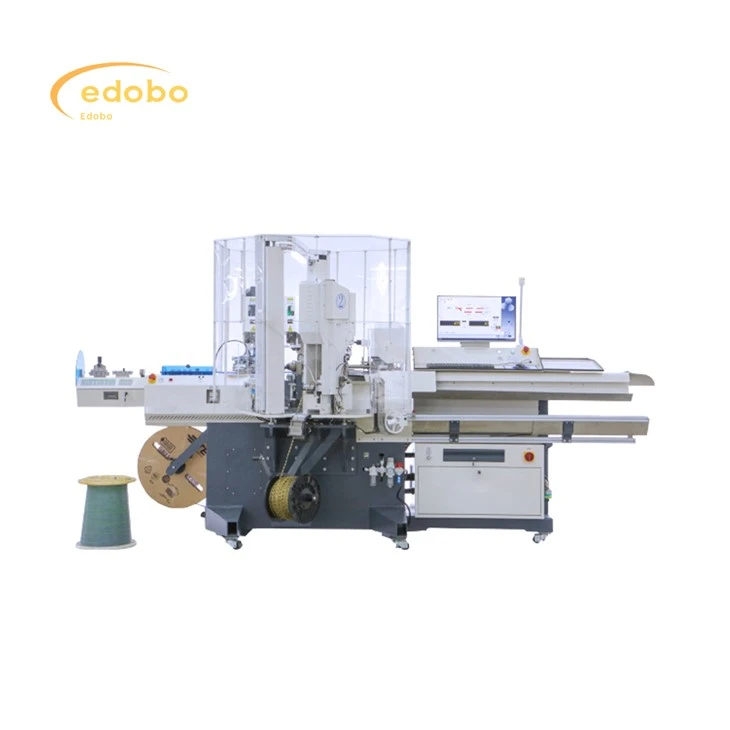

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

Pemasangan penyambung positif dan negatif

Tiang negatif (penyambung wanita):

1. Perumahan (penyambung wanita):Mulakan dengan perumahan penyambung wanita.

2.O-cincin masuk ke perumahan (penyambung wanita):Masukkan O-ring ke dalam perumahan wanita.

3. Assembly of Grommet & Collet (penyambung wanita):Kumpulkan grommet dan collet untuk penyambung wanita.

4. Perhimpunan grommet ke perumahan (penyambung wanita):Masukkan grommet dan collet yang dipasang ke perumahan wanita.

5. Perhimpunan CAP (Penyambung Perempuan):Pasang topi ke perumahan penyambung wanita.

Tiang positif (penyambung lelaki):

1. Perumahan (penyambung lelaki):Mulakan dengan perumahan penyambung lelaki.

2.Menghabungkan Grommet & Collet (penyambung lelaki):Kumpulkan grommet dan collet untuk penyambung lelaki.

3. Perhimpunan grommet ke perumahan (penyambung lelaki):Masukkan grommet dan collet yang dipasang ke perumahan lelaki.

4. Perhimpunan CAP (penyambung lelaki):Pasang topi ke perumahan penyambung lelaki.

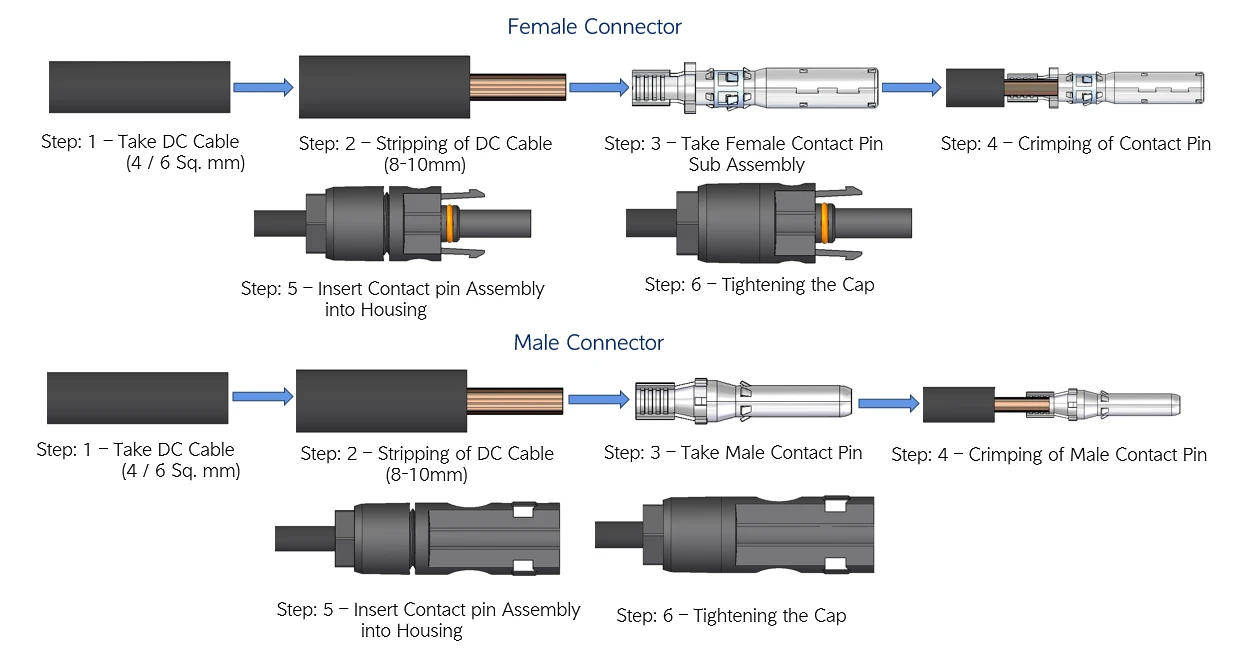

Terminal connection

Langkah -langkah crimping terminal terutamanya termasuk langkah -langkah berikut:

2. Mengambil kabel DC:Sediakan kabel DC.

2.Membuat kabel:Jalur panjang penebat dari kabel DC (wayar).

3. Pilih Pin Kenalan:Ambil perhimpunan pin hubungan wanita atau lelaki

4. Masukkan pin kenalan:Letakkan dawai yang dilucutkan ke dalam pin kenalan dan gunakan alat crimping untuk melampirkan pin kenalan dengan selamat ke wayar.

5. masuk ke perumahan:Masukkan pemasangan pin hubungan crimped ke dalam perumahan penyambung.

6. Mengatasi topi:Selamatkan topi ke perumahan untuk melengkapkan penyambung.

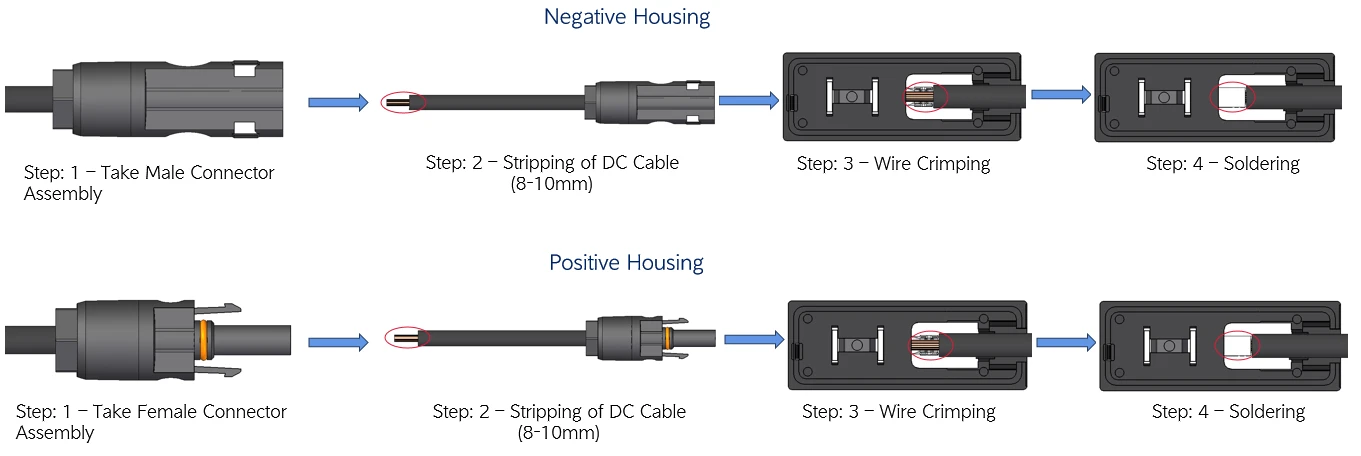

Positive and negative pole connections of junction box

Kawat yang terus dibungkus ke dalam kotak persimpangan:

Ambil perhimpunan penyambung:Ambil perhimpunan penyambung lelaki atau perempuan.

Jalur kabel:Strip 8-10 mm penebat dari kabel DC.

Dawai crimping:Crim dawai yang dilucutkan terus ke dalam kotak persimpangan. Kotak persimpangan akan mempunyai terminal dalaman (sering tab logam atau penyambung) yang direka untuk menerima dan selamat memegang wayar.

Pematerian (tetap):Solder sambungan. Solder akan menambah kekuatan tambahan dan membantu mencegah kakisan dalam sambungan.

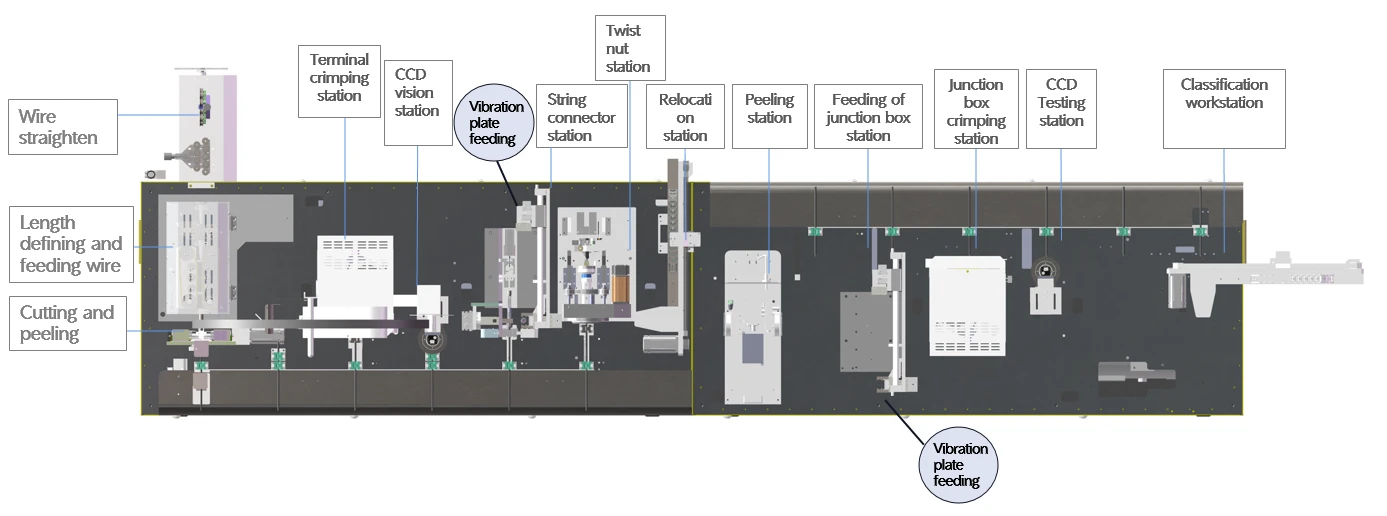

Schematic diagram of production line layout

1. Barisan pengeluaran ini digunakan terutamanya untuk proses berikut: pemuatan kabel, susunan kabel, penyusuan kabel dan pelurus, pemotongan kabel, crimping kabel, pemeriksaan visual, penyisipan penyambung, penyambung penyambung, dll.

2. Sumber kuasa yang diperlukan adalah elektrik dan udara termampat. Setiap unit stesen kerja dan penghantar berfungsi bersama -sama dengan hampir menjadi satu.

3. Bahan utama yang digunakan dalam pembuatan seluruh mesin adalah bingkai yang dikimpal, dan semua bahagian yang terdedah kepada kakisan diberikan rawatan permukaan seperti lukisan dan elektroplating untuk memastikan tiada kakisan dan penampilan yang baik semasa tempoh jaminan atau lebih lama lagi.

4. Reka bentuk peralatan sepenuhnya menganggap ergonomik dan keselamatan operasi kilang. Peralatan secara automatik boleh mengira output pengeluaran.

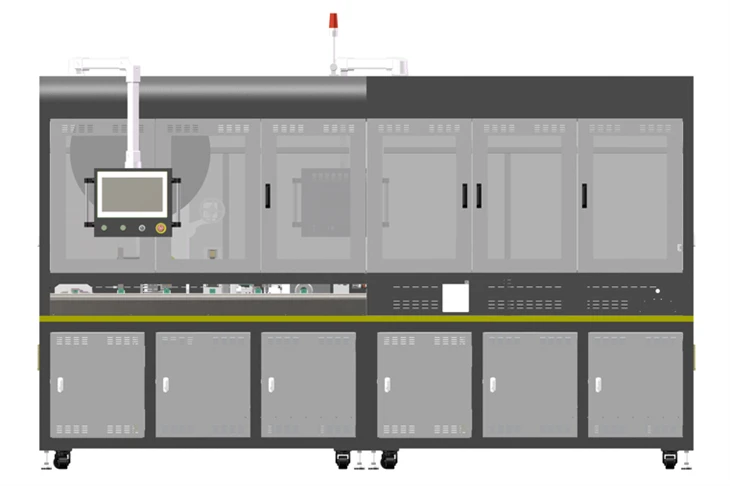

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

1. Barisan pengeluaran sesuai untuk pemprosesan automatik kabel fotovoltaik. Barisan pengeluaran mengalir dari kiri ke kanan dan boleh mencapai pelucutan dawai, crimping terminal, pengesanan CCD, threading penyambung, memutar kacang, kotak simpang crimping, pengesanan CCD

2. Diameter dawai yang berkenaan: 4mm²

3. Panjang baris: 15 0 mm -600 mm, toleransi ± 0.002 * l +1 mm;

4. Range panjang kulit: 1-9 mm;

5. Irama Pengeluaran: Lebih besar daripada atau sama dengan 4 saat;

6. Saiz Hos: 1200 × 4000 × 2400mm

7. Sistem Operasi Mesin Manusia: Antara muka skrin yang boleh disentuh adalah mudah dan jelas, membolehkan kawalan cepat operasi mesin. Semua parameter boleh dengan mudah ditetapkan dan disimpan, dan arahan operasi dipaparkan dengan cara yang intuitif dan mudah melalui imej. Ia dilengkapi dengan fungsi perlindungan kata laluan 4- (dengan kebenaran dibahagikan kepada pengendali, kawalan kualiti, juruteknik, dan pengurus), cahaya kesalahan, dan koordinasi kod kesalahan untuk penyelenggaraan, mencapai penyelenggaraan dan pengurangan kos yang mudah;

8. Kebanyakan stesen kerja menggunakan produk matang untuk integrasi untuk memastikan kestabilan produk;

9. Mengadopsi sistem kawalan motor servo untuk memastikan ketepatan produk;

10. Program ini boleh menyimpan sehingga 100 fail dan boleh diakses dengan memilih nombor program. Pelayan pangkalan data mengumpul data pengeluaran dan menganjurkan kualiti untuk barisan pengeluaran, menjadikannya mudah untuk sistem atas (MES atau ERP) untuk mengekstrak data dan mengesan data pemprosesan semasa pengeluaran produk melalui rangkaian;
