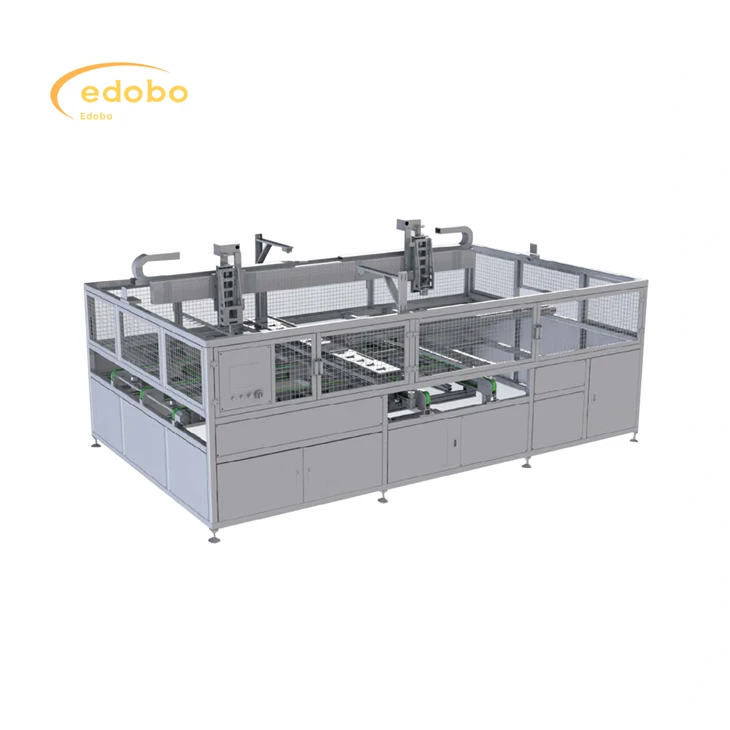

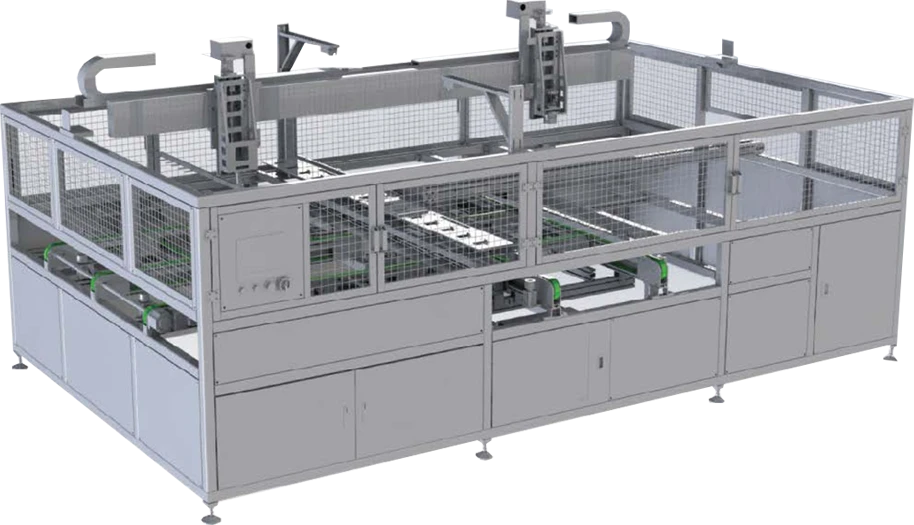

Mesin Lay Up Auto Panel Suria Untuk Barisan Pengeluaran

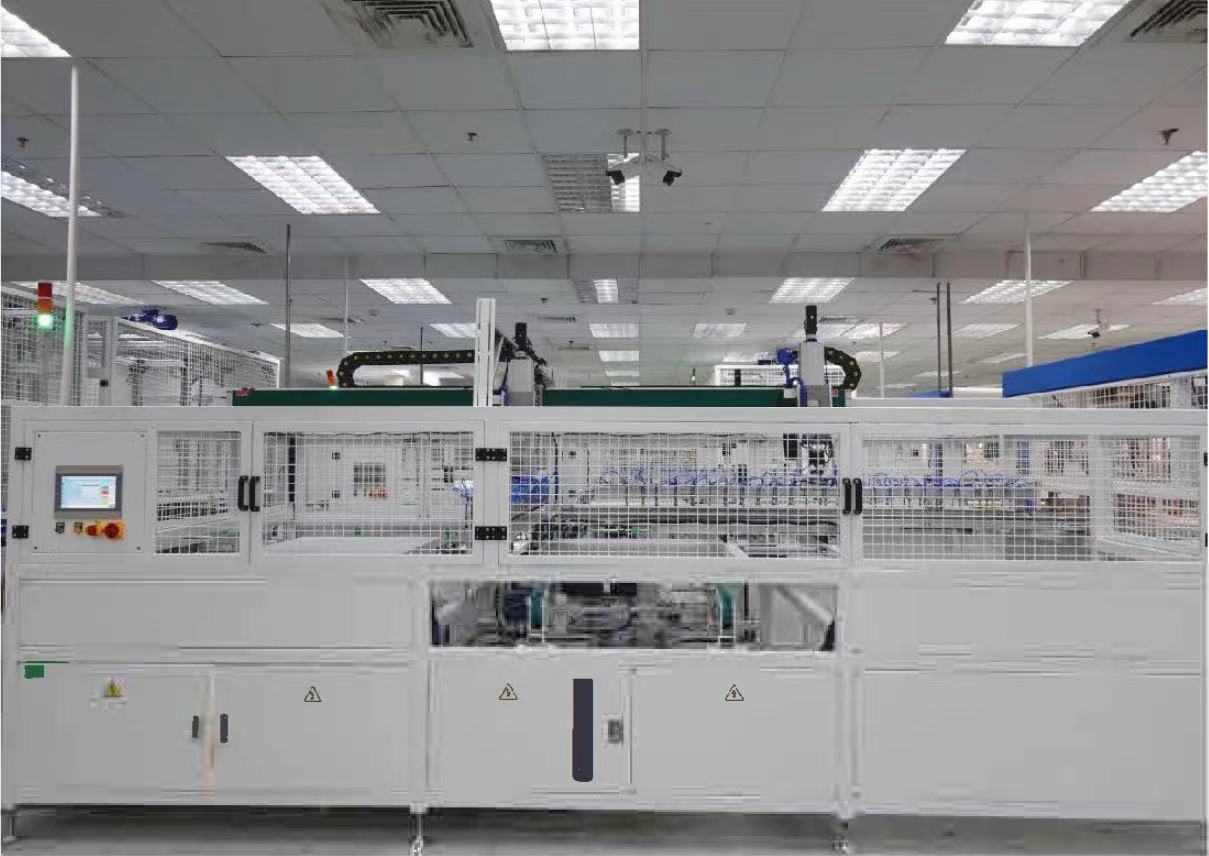

Lay up (jenis mekanikal)

1. Kaedah penyusuan adalah pendek dan panjang, dan fungsi peralatan adalah untuk menyusunnya dalam urutan yang sepadan. Bahagian panjang rentetan bateri adalah selari dengan bahagian panjang komponen. Sistem penetapan taip tempatan boleh digunakan untuk menyusun komponen 96, 72, dan 60 keping, dan mempunyai fungsi pelarasan mekanikal.

2. Terima rentetan bateri secara automatik, angkat rentetan bateri ke kedudukan mekanikal dan praluruskan kaca

3. Terima kaca dan EVA daripada barisan pengeluaran. Angkat tali bateri dari kedudukan mekanikal. Letakkan bateri secara bersiri pada EVA mengikut elektrod positif dan negatif. Selepas menyelesaikan semua tindakan, output komponen.

4. Rentetan bateri diletakkan melalui kedudukan visual, kedudukan gentian optik dan kedudukan mekanikal.

1. Mesin ini menggunakan tali pinggang segerak, didorong oleh motor servo, dan dipandu oleh rel panduan linear, yang mempunyai kelebihan kedudukan yang tepat, operasi yang stabil, dan kelajuan pantas.
2. Cawan sedutan diperbuat daripada poliuretana dan tidak akan meninggalkan sebarang kesan pada tali bateri selepas sedutan.
3. Mesin ini dilengkapi dengan perlindungan kuasa dan gas.
4. Mesin adalah automatik sepenuhnya dan tidak memerlukan campur tangan manual.
5. Ketepatan kedudukan rentetan bateri ialah ± 0.3 milimeter
6. Enam kord kuasa dijarakkan antara 1-10 milimeter
7. Serasi dengan berbilang rentetan bateri, saiz 156/182/210, 6-12 keping
8. Jari sel solar utama adalah serasi dengan 2/3/4/5 jari

♦ Komponen yang berkenaan: komponen konvensional, separuh helaian dan kaca berkembar dalam panjang 1640-2500mm & lebar950-1400mm
♦ Rentak kerja: 6 saat/ rentetan
♦ Kapasiti pengeluaran maksimum: 3,400 pcs / hari
♦ Pengendali dalam talian: 0
♦ Kuasa terkadar (KW): 6KW
♦ Penggunaan gas (L/min): 60 L/min
♦ Tekanan (MPa):0.6-0.BMPa
♦ Spesifikasi antara muka: 12
♦ Dimensi keseluruhan (panjang*lebar*tinggi): 4770mm*2840mm*2250mm
♦ berat: 2850KG

1. Sel ini menggunakan kedudukan visual CCD, yang mempunyai kelebihan ketepatan dan kestabilan yang tinggi;
2. Peralatan boleh menerima secara automatik, susun atur secara automatik dan komponen eksport secara automatik, dan susun atur adalah kedudukan yang tepat;
3. Cawan sedutan diperbuat daripada bahan silikon yang diimport, yang tidak akan meninggalkan kesan pada permukaan bateri;
4. Gunakan mod gerakan mekanikal tiga paksi (berputar 180 darjah);
5. Pergerakan sisi menggunakan modul motor linear, yang mempunyai kelebihan kelajuan pergerakan pantas, ketepatan kedudukan berulang yang tinggi dan prestasi yang stabil, menjimatkan masa rentak keseluruhan;
6. Pelarasan perubahan tepi panjang dan pendek mengamalkan mekanisme penguncian cepat, pelarasan dengan cepat, mudah, mudah dan boleh dipercayai;
