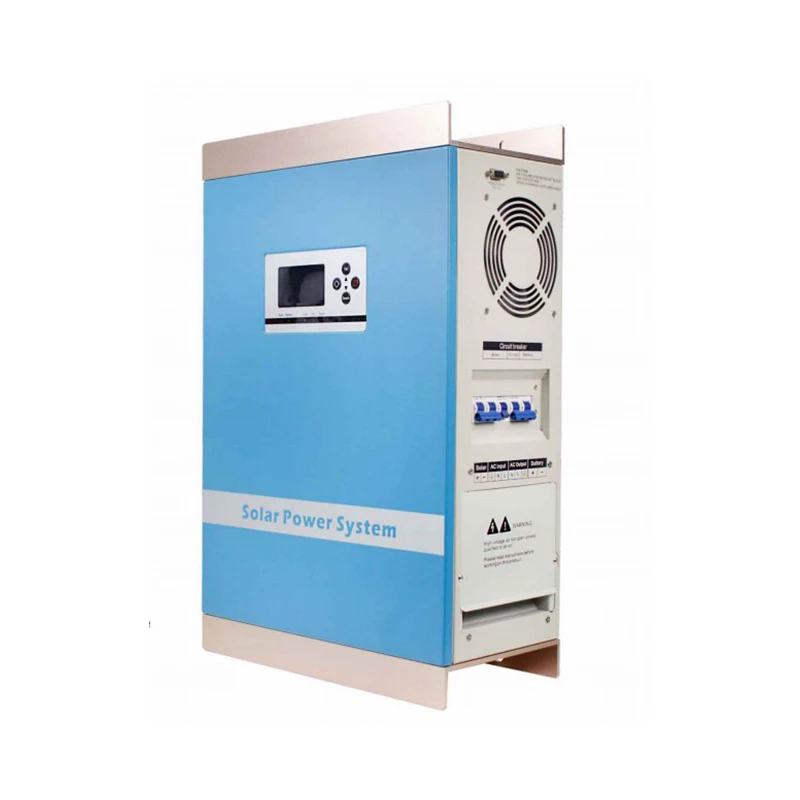

Penyongsang Sistem Suria Rumah
Description/kawalan
Parameter teknikal
Gambaran keseluruhan produk:
Siri NKW dengan reka bentuk dwi MCU, pengawal caj PV dan penyelesaian pengoptimuman bersepadu penyongsang, untuk memberikan pengguna pengalaman terbaik. Output gelombang sinus tulen untuk memenuhi pelbagai jenis beban; bekalan utama mod pilihan / mod penjimatan kuasa / mod pilihan bateri untuk memudahkan memenuhi keperluan pengguna yang berbeza. Menggunakan kawalan SOC pengoptimuman pintar, pengurusan cas suria tiga peringkat yang berasingan, meningkatkan keberkesanan pengecasan bateri. Paparan LCD penyongsang bersepadu dan panel fotovoltaik, status operasi peralatan intuitif, manipulasi ringkas. Ia digunakan secara meluas untuk keluarga, sekolah, jalan, sempadan, pastoral, peralatan industri, peralatan komunikasi satelit, kapal dan sebagainya.
Ciri-ciri utama:
Prestasi cemerlang untuk teknologi kawalan pintar MCU berganda;
Digunakan untuk pelbagai jenis beban kerana output gelombang sinus tulennya;
Mod pilihan bekalan utama, mod penjimatan dan mod pilihan bateri semuanya boleh ditetapkan, dengan itu memudahkan untuk memenuhi keperluan aplikasi pengguna yang berbeza;
Julat yang luas, ketepatan tinggi, dan penstabilan voltan automatik penuh;
Kawalan SOC pengoptimuman pintar dan bebas;
Pengurusan caj fotovoltaik tiga peringkat untuk bateri untuk meningkatkan kecekapan pengecasan;
Paparan LED digital penuh untuk visualisasi status operasi peralatan;
Fungsi perlindungan keseluruhan (perlindungan bateri atas cas, perlindungan bateri di bawah voltan, perlindungan beban lampau, perlindungan litar pintas dan perlindungan lebih suhu

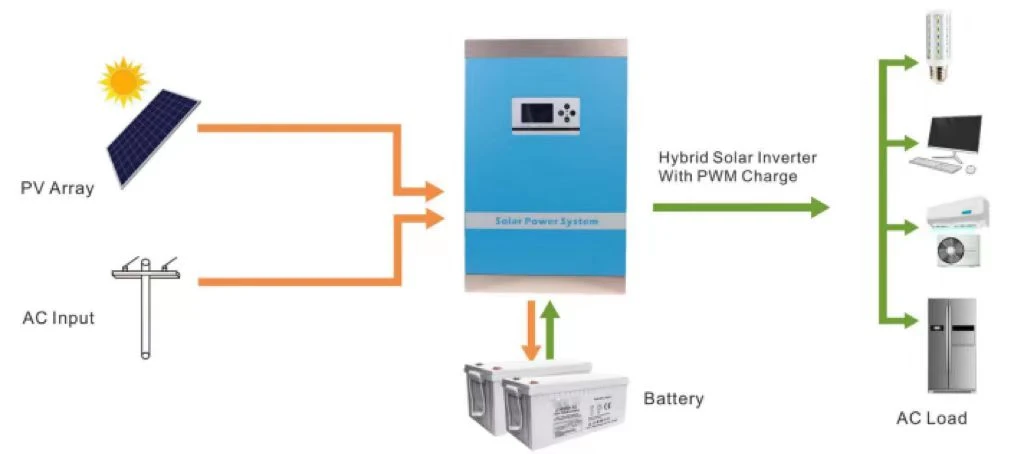

Gambar rajah aplikasi:
Indeks teknikal:
|
Model:ED-NKW- |
1KW |
1.5KW |
2KW |
3KW |
5KW |
6KW |
|
Kuasa berbatu |
1KW |
1.5KW |
2KW |
3KW |
5KW |
6KW |
|
Bateri |
||||||
|
Voltan terkadar |
12/24VDC |
24/48VDC |
48VDC |
|||
|
Pengawal |
||||||
|
Nilai semasa |
60A |
|||||
|
Pengecasan tiga peringkat |
Mendorong, terus, terapung |
|||||
|
Voltan cas penggalak |
28.4V;×2148V;×4/96V; |
|||||
|
Voltan cas terus |
28V;×2/48V;×4/96V; |
|||||
|
Voltan cas terapung |
27.6V;×2/48V;×4/96V; |
|||||
|
mod kawalan |
PWM |
|||||
|
Input bekalan sesalur |
||||||
|
voltan |
85-138VAC/170-275VAC |
|||||
|
Kekerapan |
45-65Hz |
|||||
|
Caj Arus |
30A(Lalai)-CO-C6 |
|||||
|
Jenis bateri |
UO-U7 |
|||||
|
Keluaran AC |
||||||
|
voltan |
110VAC/220VAC;±5%(mod penyongsangan) |
|||||
|
Kekerapan keluaran |
50/60Hz±1%(mod penyongsangan) |
|||||
|
Bentuk gelombang keluaran |
Gelombang sinus tulen |
|||||
|
Kecekapan |
>85%(80%beban rintangan) |
|||||
|
Lebihan beban |
110-120%/30S;>160%/300ms; |
|||||
|
Fungsi perlindungan |
Bateri lebih perlindungan voltan, bateri di bawah perlindungan voltan, perlindungan beban lampau, perlindungan litar pintas, lebih perlindungan suhu, dll. |
|||||
|
Masa bertukar |
4-8ms |
|||||
|
Suhu persekitaran untuk operasi |
0-40 darjah |
|||||
|
Suhu persekitaran untuk penyimpanan |
-15-+50 darjah |
|||||
|
Kelembapan relatif untuk operasi/penyimpanan |
0-90%(tiada pemeluwapan) |
|||||
|
Dimensi luaran: D×W×H(mm) |
290*125*430 |
350*175*550 |
||||
|
Dimensi pembungkusan: D×W×H(mm) |
365*205*473 |
445*245*650 |
||||
