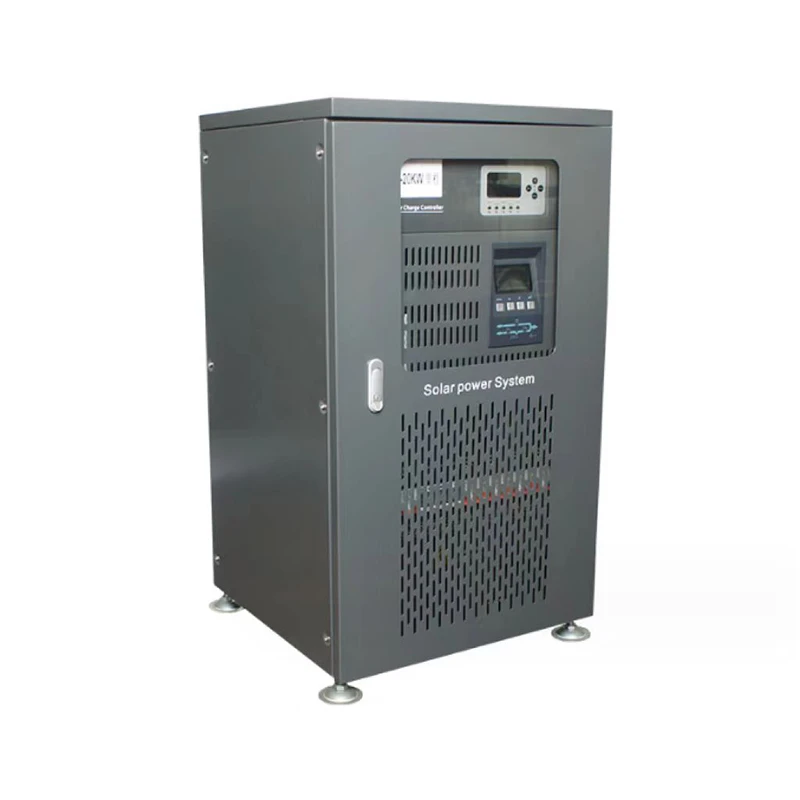

Sistem Penyongsang Luar Grid
Description/kawalan
Parameter teknikal
Gambaran keseluruhan produk:
Produk ini adalah penyongsang pintar bersepadu dengan sistem pengawal cas terbina dalam yang direka untuk kuasa fotovoltaik yang besar. Pengawal terbina dalamnya boleh merealisasikan pengurusan cas untuk pek bateri dengan pelbagai tatasusunan solar untuk meningkatkan kecekapan pengecasan dan hayat pek bateri. Terima kasih kepada teknologi kawalan vektor digital penuhnya berdasarkan pemprosesan masa nyata oleh DSP, MCU dan DDC, ia mempunyai fungsi perlindungan yang sempurna dan kebolehpercayaan yang tinggi. Mod pilihan bekalan utamanya, dan mod pilihan bateri semuanya boleh ditetapkan, dengan itu memudahkan untuk memenuhi keperluan aplikasi pengguna yang berbeza. Ia mempunyai LCD. t digunakan secara meluas untuk majlis penjanaan tenaga solar yang besar termasuk keluarga, sekolah, lampu awam, perusahaan perindustrian dan perlombongan, pertahanan sempadan, pulau laut, kawasan padang rumput, dll.
Ciri-ciri utama:
Kebolehpercayaan yang tinggi
Penjejakan kekerapan, penapisan hingar dan herotan rendah dalam output penyongsang kerana reka bentuk penukaran dua kali
Keupayaan menyesuaikan diri yang tinggi
Pelbagai frekuensi input, yang merealisasikan operasi penjana bahan api yang stabil
Prestasi optimum bateri yang tinggi
Teknologi pengurusan bateri pintar, yang menjamin hayat bateri yang lebih lama dan mengurangkan masa penyelenggaraan bateri Teknologi pengecasan voltan malar termaju, yang mengaktifkan bateri sepenuhnya, menjimatkan masa pengecasan dan menjamin hayat bateri yang lebih lama
Perlindungan keseluruhan dan boleh dipercayai
Fungsi ujian kuasa hidup, yang boleh mengelakkan kerosakan kerana bahaya penyongsang Teknologi penyongsangan IGBT (Insulated Gate Bipolar Transistor) yang cekap Ciri pensuisan berkelajuan tinggi yang baik, ciri pengendalian voltan besar dan arus besar, dan pemacu voltan IGBT (IGBT generasi kelima mempunyai penurunan voltan tepu yang lebih rendah dan kecekapan dan kebolehpercayaan operasi yang lebih tinggi.)

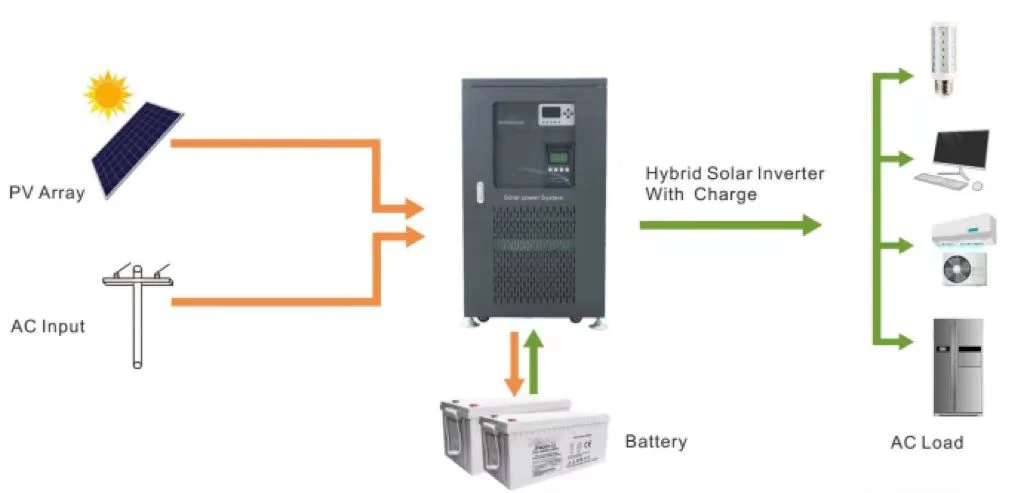

Gambar rajah aplikasi:
Indeks teknikal:
|
Model:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Kuasa yang dinilai |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Bateri |
|||||
|
Voltan terkadar |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Voltan perlindungan lebihan nyahcas |
96VDC/172VDC/194VDC/345VDC |
||||
|
Pengawal |
|||||
|
Nilai semasa |
100A |
||||
|
Voltan terkadar |
192VDC/220VDC/384VDC |
||||
|
Bilangan capaian caj |
4 |
||||
|
Arus maksimum setiap akses |
25A |
||||
|
Voltan masukan suria |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Voltan perlindungan cas berlebihan |
110VDC/222VDC/255VDC/445VDC (boleh diprogramkan |
||||
|
Kawal ketepatan |
±0.1 |
||||
|
Ketepatan paparan |
±0.1 |
||||
|
Kecekapan |
>90% |
||||
|
Penyongsang |
|||||
|
voltan masukan |
88-132VAC/176-264VAC |
||||
|
Kekerapan input |
45-65Hz |
||||
|
Voltan keluaran |
110VAC/220VAC |
||||
|
Kekerapan keluaran |
50/60Hz |
||||
|
Bentuk gelombang keluaran |
Gelombang sinus tulen, THD<4%(full load) |
||||
|
Fungsi perlindungan |
Perlindungan litar pintas keluaran, perlindungan voltan lebih, perlindungan voltan bawah, perlindungan bateri rendah, dll |
||||
|
Hidupkan/matikan manual |
Diutamakan menghidupkan/mematikan manual |
||||
|
Hidupkan/matikan kuasa automatik |
Hidupkan kuasa kendalian cahaya+mati kuasa masa tetap (boleh diprogramkan) |
||||
|
Masa bertukar |
<10ms |
||||
|
Lain-lain |
|||||
|
Suhu persekitaran untuk operasi |
0-40 darjah |
||||
|
Kelembapan relatif untuk operasi/penyimpanan |
20-90%(tiada pemeluwapan, maksimum) |
||||
|
Dimensi luaran D×W×H(mm) |
536*560*1015 |
||||
|
Dimensi pembungkusan: D×W×H(mm) |
675*700*1180 |
||||
