Fungsi dan Pengenalan

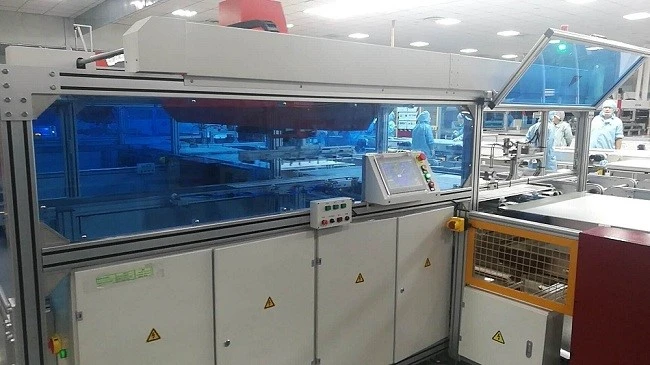

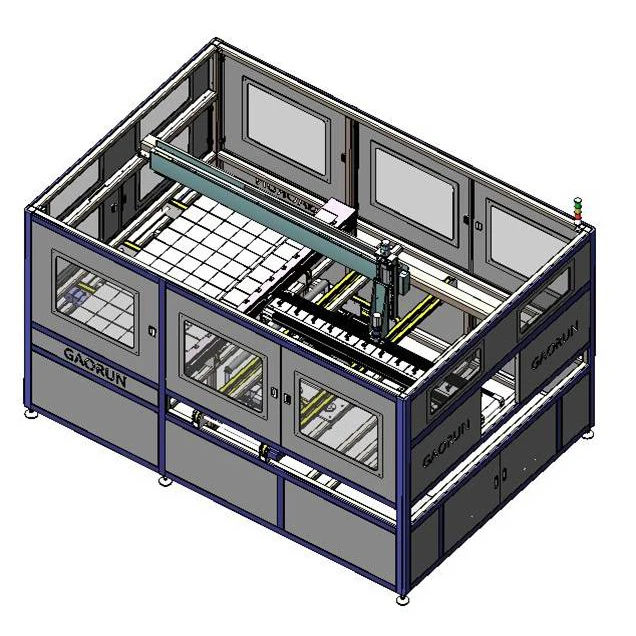

Mesin susun atur automatik dengan tepi panjang ke hadapan, adalah satu sama satu sepadan dengan mesin rentetan automatik. Tepi panjang rentetan sel selari dengan tepi panjang modul. Mesin dengan sistem susun atur set tunggal boleh digunakan untuk susun atur modul 96, 72 dan 60 dan mempunyai peraturan jentera.
1.Menerima sel rentetan sel rentetan automatik. Memilih rentetan sel kepada mekanisme peraturan. Teruskan peraturan ke sel rentetan.
2. Menerima bahan kaca dan EVA daripada barisan pengeluaran. Teruskan peraturan ke sel rentetan.
3. Mengambil rentetan sel daripada mekanisme peraturan. Meletakkan rentetan sel pada EVA mengikut elektrod positif dan negatif. Sampaikan modul selepas selesai semua tindakan.
4. Sel rentetan boleh mencapai kedudukan visual, kedudukan optik gentian dan kedudukan mekanikal.
Parameter Utama
Format modul:(1400-2600)mm*(800-1100)mm
Masa kitaran: masa rentetan dengan 10 atau 12 modul kurang daripada 15 s/masa
rentetan dengan 6 modul adalah kurang daripada 10 s
Kapasiti maksimum: 2400 / jam
Berat: 400 kg
Kuasa undian: 4.5 kw
Tekanan:0.6-0.8 MPa
Format sambungan:Φ12
Dimensi(LXWXH): 3500mm*2500mm*2200mm
Kelebihan
1. Mesin menggunakan tali pinggang dan rod skru yang didorong oleh motor servo untuk penghantaran, dan dipandu oleh rel linear, dengan kelebihan seperti kedudukan yang tepat, berjalan stabil dan kelajuan tinggi.
2. Plat sedutan diperbuat daripada poliuretana tidak meninggalkan kesan pada tali sel selepas menghisap.
3. Mesin ini dilengkapi dengan perlindungan power-off dan air-off.
4. Mesin adalah automatik penuh tidak memerlukan gangguan manusia.
5. Mengesan ketepatan rentetan sel ialah±0.3 mm.
6. Enam rentetan sel dengan selang antara 1~10 mm.
7. Dimensi rentetan sel ialah 125/156,6~12 pcs.
8.Bar bas utama dengan 2 busbar/3 busbar/4 busbar/5 busbar.
|
