Peralatan pengeluaran penyambung panel solar

Barisan pengeluaran penyambung panel solar kami mempunyai pelbagai peralatan automatik yang komprehensif, bekerjasama untuk menyampaikan proses yang sangat cekap. Sistem ini bermula dengan pengumpan dawai panjang tetap, mengeluarkan dawai pada panjang yang tepat. Feeder dawai (pemindahan), menggunakan pengapit, kemudian mengangkut wayar potong antara stesen kerja. Stesen -stesen ini termasuk mesin pemotongan dan mengelupas untuk penyingkiran penebat, mesin crimping untuk melampirkan penyambung, dan stesen pengesanan saiz kelim pilihan untuk jaminan kualiti. Feeder dawai (pemindahan) terus menggerakkan penyambung yang dipasang sebahagiannya ke mesin threading penyambung dan mesin memutar kacang, mengautomasikan langkah -langkah pemasangan akhir. Mesin pelucutan kabel khusus menyediakan kabel dengan mengeluarkan jaket luar. Proses ini disimpulkan dengan mesin klasifikasi luar talian, yang secara automatik menyusun penyambung siap, memisahkan produk yang baik (OK) dari unit yang cacat (NG), menjamin hanya penyambung berkualiti tinggi meninggalkan barisan pengeluaran. Pendekatan bersepadu dan automatik ini meningkatkan kelajuan pengeluaran, mengurangkan pengendalian manual, dan meminimumkan risiko kesilapan.

Hantar pertanyaan

Description/kawalan

Parameter teknikal

Solar Panels Production Automatic Trimming

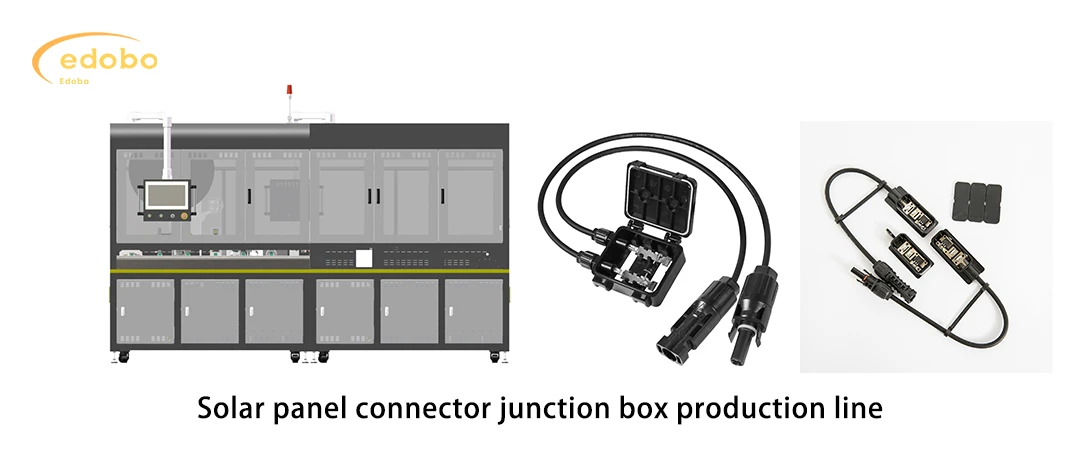

Solar panel connector junction box production line

produc features

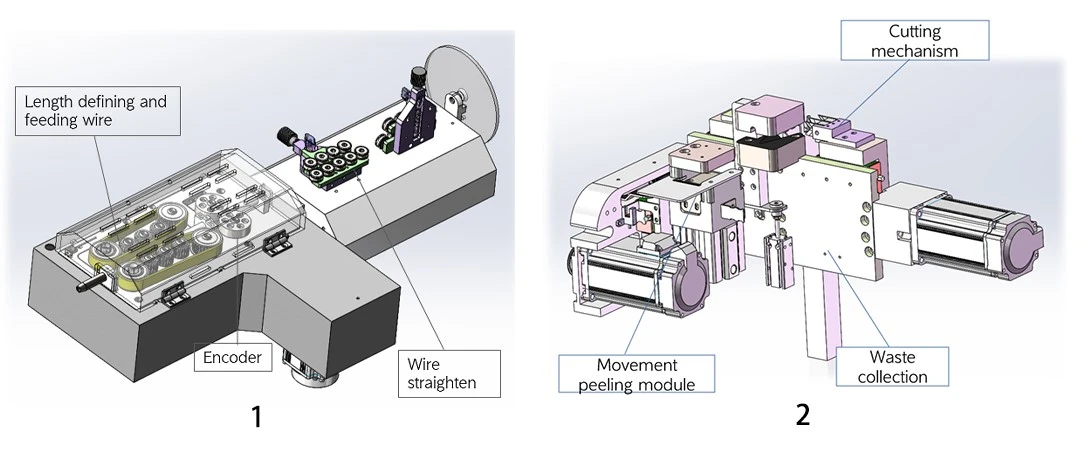

Fixed Length Wire Feeder

1. Feeder wayar panjang yang ditetapkan:Memastikan panjang dawai yang tepat dan konsisten untuk pemprosesan yang optimum.

Mengamalkan sistem servo sepenuhnya dan pemprosesan gelung tertutup untuk memastikan kestabilan panjang garis pemotongan;

2.Cutting and Meeling Machine:Mengautomasikan pemotongan dan pelucutan penebat, menyediakan wayar untuk crimping.

Apabila mengupas, jangan gores atau potong dawai tembaga; Mengelupas dan berkulit

Dilengkapi dengan sistem pengumpulan sisa untuk mengumpul dan memproses kulit benang potong.

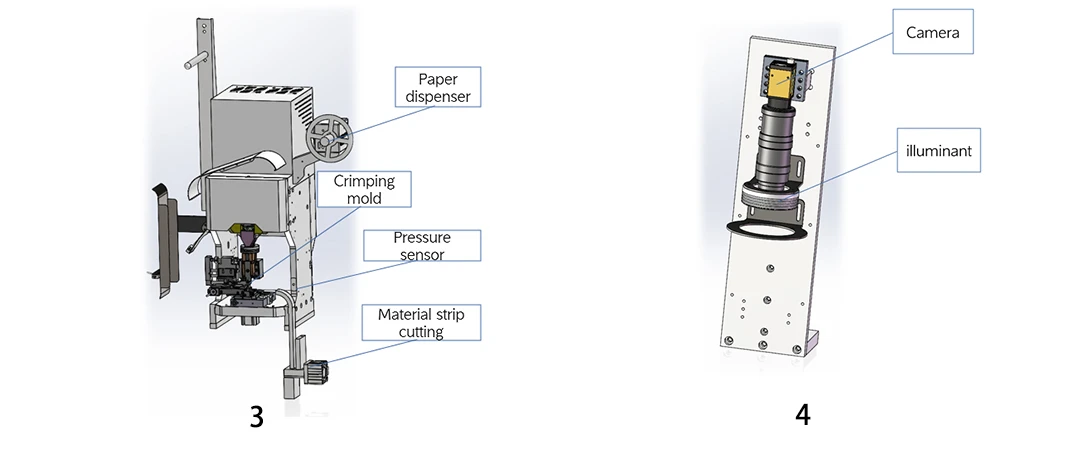

Crimping machine

3. Mesin Pencegahan:Stesen ini terutamanya melengkapkan crimping terminal dan wayar. Kuasa mengamalkan sistem servo dengan ketepatan crimping ± 0. 02mm;

Workstation dilengkapi dengan pemantauan tekanan OES untuk mengesan kualiti crimping;

4. Stesen Pengesanan Saiz Pencapaian (Pilihan):Menyediakan kawalan kualiti dengan mengesahkan dimensi kelim, memastikan prestasi yang konsisten.

Modul ini mengamalkan sistem visual untuk memeriksa terutamanya penampilan wayar tembaga yang terdedah, kedudukan dawai tembaga, dan lain -lain;

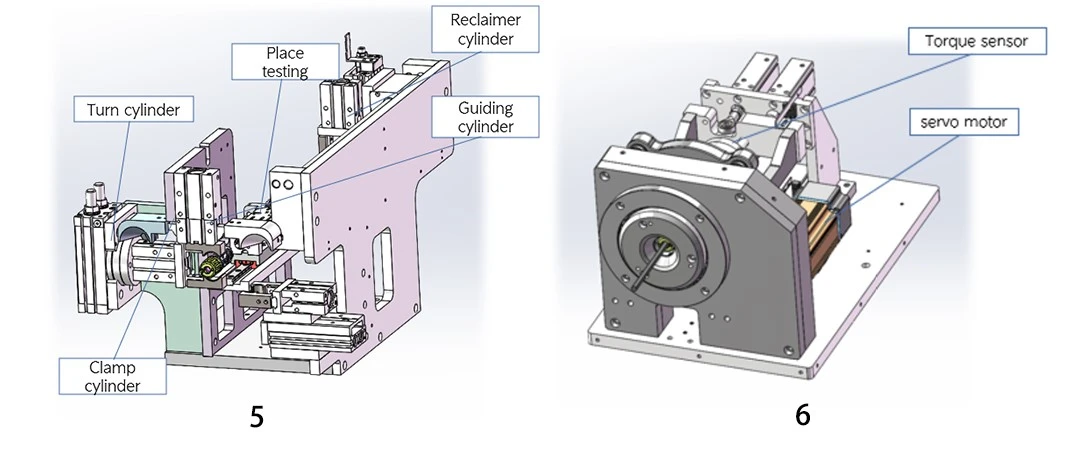

Connector threading machine and nut twisting machine

5. Mesin Threading Konektor:Automasi proses memasukkan wayar ke dalam perumahan penyambung.

Stesen ini terutamanya melengkapkan fungsi memasukkan kabel dengan terminal crimped ke dalam penyambung;
Stesen ini dilengkapi dengan sensor tempat untuk mengesan sama ada terminal dimasukkan dengan betul;

6. Mesin berpusing nut:Secara selamat mengikat kacang ke penyambung, melengkapkan perhimpunan.

Stesen ini dilengkapi dengan sensor kedudukan untuk mengesan sama ada penyambung dimasukkan ke tempatnya;
Dilengkapi dengan sensor tork yang dapat mengesan magnitud tork dalam masa nyata

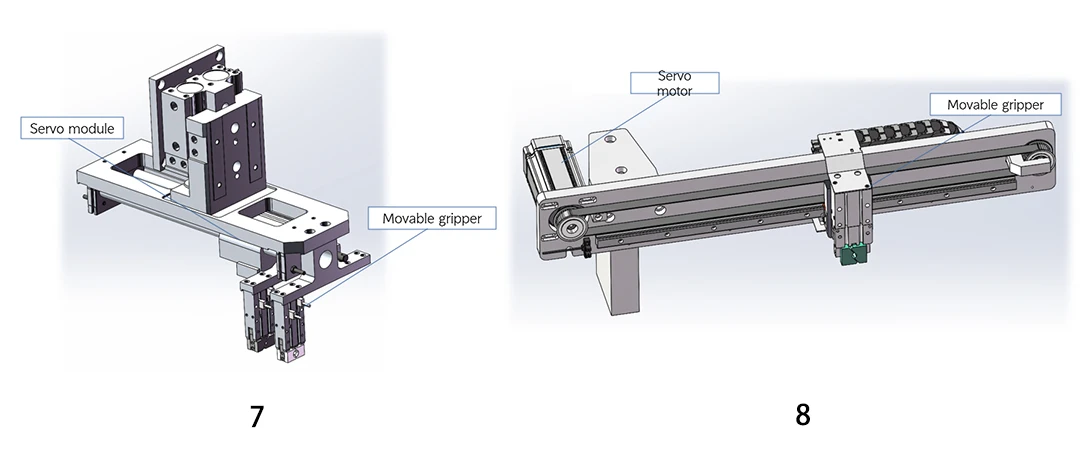

Wire transfer clamp

7. Stesen Relocation:Stesen ini terutamanya melengkapkan pemindahan wayar untuk memudahkan pemprosesan hujung yang lain.

8. Mesin Klasifikasi Offline:Secara automatik menyusun produk siap, memisahkan baik (OK) dari unit yang cacat (NG).

Workstation terutamanya melengkapkan produk luar talian;
Penggunaan motor servo boleh memisahkan produk yang cacat dari produk yang baik;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Ciri	Spesifikasi
Pelbagai pemprosesan	Stesen pemasangan yang disesuaikan berdasarkan model penyambung
Kapasiti pengeluaran	15-20 pcs/min
Fungsi	Pemasangan automatik sepenuhnya semua komponen penyambung
Suhu operasi	0-40 darjah (32-104 darjah f)
Kelembapan	40%-80%
Kadar Kelayakan Produk	Lebih besar daripada atau sama dengan 99%
Tekanan udara	0. 5 mpa - 0. 7 mpa (memerlukan sumber udara yang bersih dan kering)
Bekalan kuasa	AC 220V/50Hz
