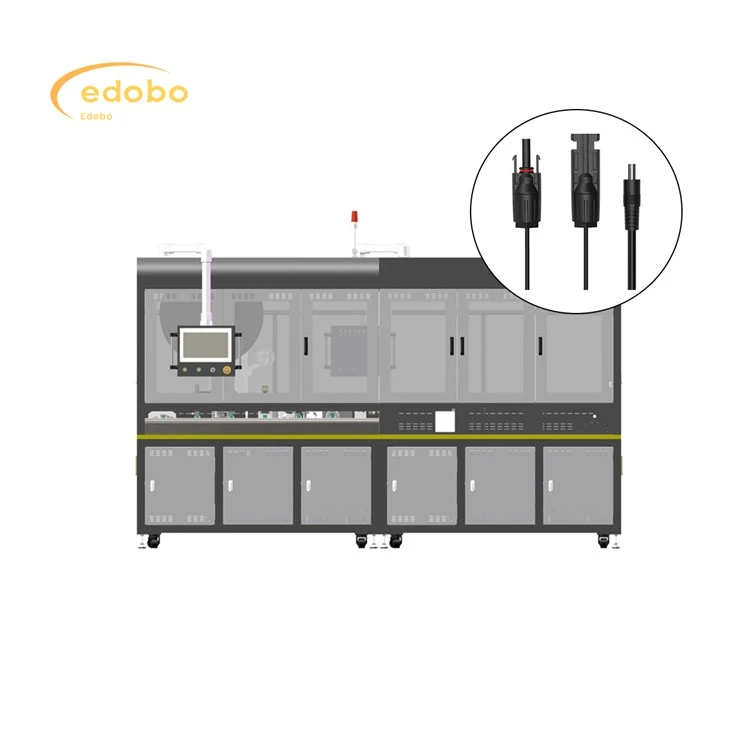

Mesin Kotak Kotak Solar Panel

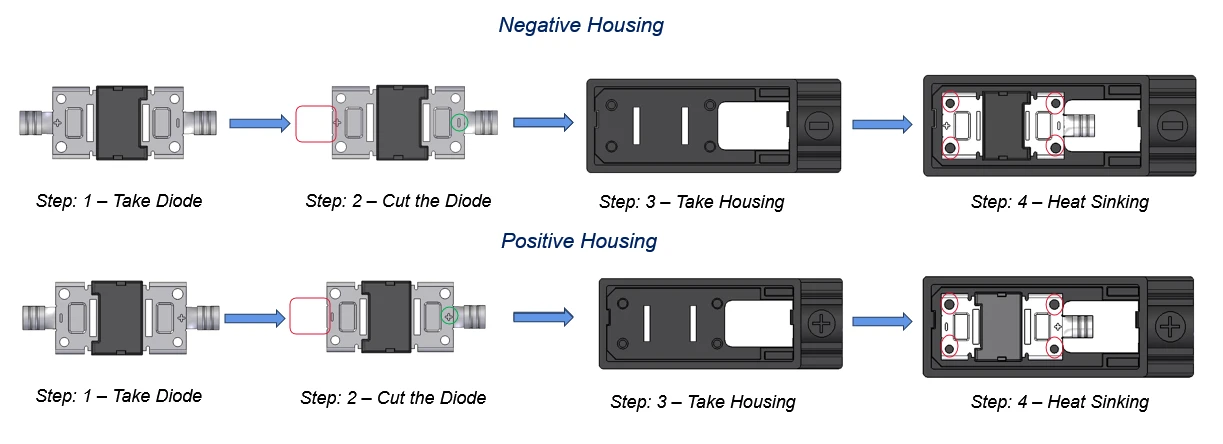

1. Menghadapi Diod:

Pengendali (atau mesin pick-and-place dalam persediaan separa automatik) mengambil diod.

2. Putus diod:

Pemimpin diod (wayar logam yang dilanjutkan dari badan diod) dipangkas kepada panjang yang betul. Imej menunjukkan garis merah, mungkin di mana potongan berlaku. Pemotongan tepat adalah penting untuk memastikan hubungan yang sesuai dan elektrik.

3. Perumahan:

Perumahan yang sesuai (sama ada "perumahan negatif" atau "perumahan positif") diambil.

4. Tenggelam Panus:

Diod yang dipangkas dimasukkan ke dalam perumahan. Lingkaran merah mungkin menunjukkan titik hubungan di mana diod membawa hubungan elektrik dengan bahagian logam di dalam perumahan. Langkah ini juga menyediakan tenggelam haba - memindahkan haba dari diod.

Polariti: Proses ini jelas dipisahkan menjadi langkah "perumahan negatif" dan "perumahan positif", yang menunjukkan bahawa polariti diod (terminal positif dan negatif) adalah kritikal. Perumahan direka dengan cara yang berbeza untuk memastikan diod dimasukkan dengan betul.

Hubungan elektrik: Langkah "tenggelam panas" menunjukkan bahawa diod membawa hubungan elektrik yang kukuh dengan unsur konduktif dalam perumahan. Ini penting untuk kotak persimpangan berfungsi dengan betul.

Kawalan Kualiti:

Pemeriksaan visual diod sebelum dan selepas memotong.

Memeriksa polariti diod.

Memastikan penyisipan dan tempat duduk yang betul diod di dalam perumahan.

Potensi, ujian elektrik untuk mengesahkan sambungan.

Perhimpunan lanjut: Ini hanya satu bahagian dari perhimpunan kotak persimpangan keseluruhan. Selepas integrasi diod ini, akan ada langkah selanjutnya, seperti:

Menyambungkan pendawaian dalaman.

Melampirkan kotak simpang ke panel solar.

Potting atau menyegel kotak simpang untuk melindunginya dari alam sekitar.

Menambah kelenjar kabel atau penyambung.

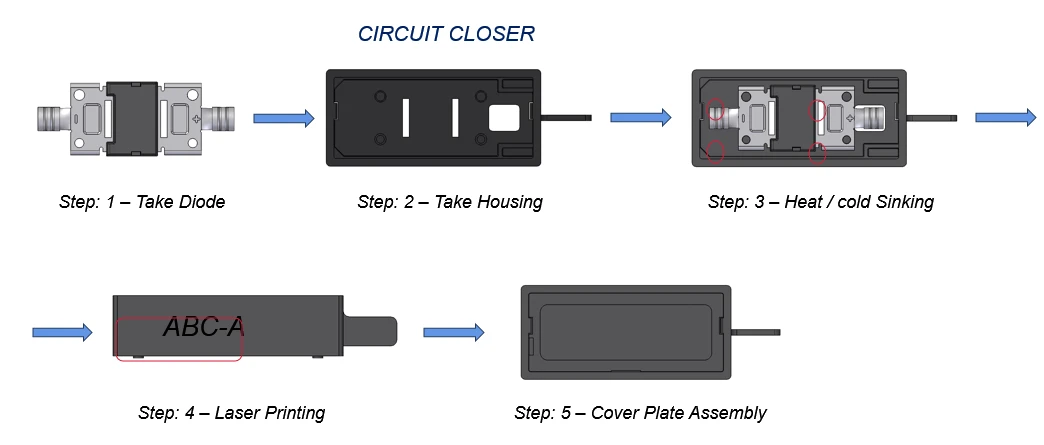

Langkah 1: Ambil Diod:

Diod diambil (sama ada secara manual atau oleh sistem automatik).

Langkah 2: Ambil Perumahan:

Perumahan yang sesuai

Langkah 3: Tenggelam Haba / Dingin:

Langkah ini menggabungkan beberapa tindakan:

Sisipan diod: Diod dimasukkan ke dalam perumahan.

Sambungan Elektrik: Pemimpin diod membuat hubungan dengan unsur -unsur konduktif dalam perumahan.

Pemotongan: Pemimpin diod tidak lagi memerlukan pemotongan.

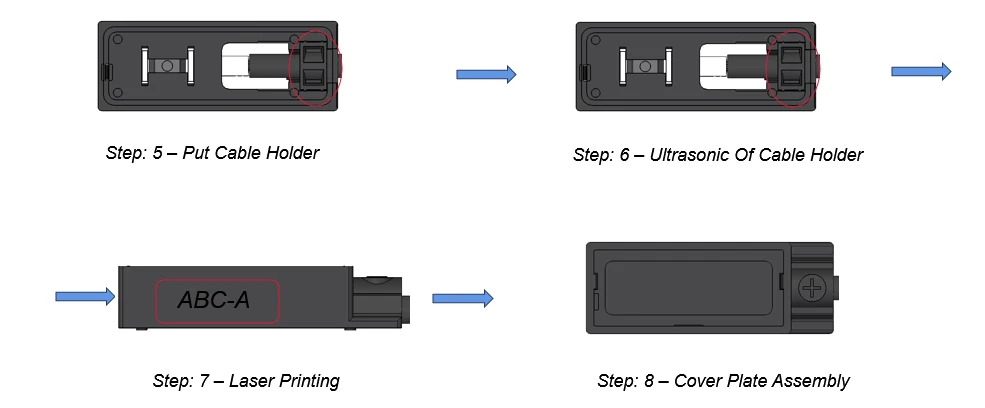

Langkah 4: Percetakan laser:

Perumahan ditandakan dengan mengenal pasti maklumat (contohnya, "ABC-A") menggunakan sistem percetakan/ukiran laser.

Langkah 5: Perhimpunan plat penutup:

Plat penutup dilampirkan ke perumahan, melampirkan komponen dalaman.

1. Bahan mentah yang diperlukan untuk pengeluaran peralatan ini adalah: badan kotak negatif pusat dan modul yang sepadan (tiub), blok tekanan, kabel dengan penyambung yang dipasang.

2. Kesedaran fungsi

① Pemakanan automatik badan kotak negatif pusat. Pemakanan automatik modul. Pemasangan dan riveting modul dengan badan kotak. Ujian prestasi elektrik badan pertengahan, pengekodan. Memunggah automatik.

② (badan kotak positif dan negatif) kabel manual, pelucutan kabel automatik, riveting (dengan sensor tekanan), pematerian, pemeriksaan visual CCD, pemasangan blok tekanan automatik, kimpalan ultrasonik automatik, ujian prestasi elektrik automatik, pengekodan automatik, pemunggahan automatik.

3. Keperluan peralatan

① Semua bahagian yang bersentuhan dengan bahan mentah hendaklah digilap untuk memastikan permukaan bahan mentah tidak rosak, tercalar atau dikikis.

② Memastikan nisbah mampatan wayar rivet.

③ Kimpalan ultrasonik blok pengedap mempunyai daya ikatan tidak kurang dari 350 n

④ Pengukuran elektrik dan integrasi data kod. ⑤c/t: 4 saat.

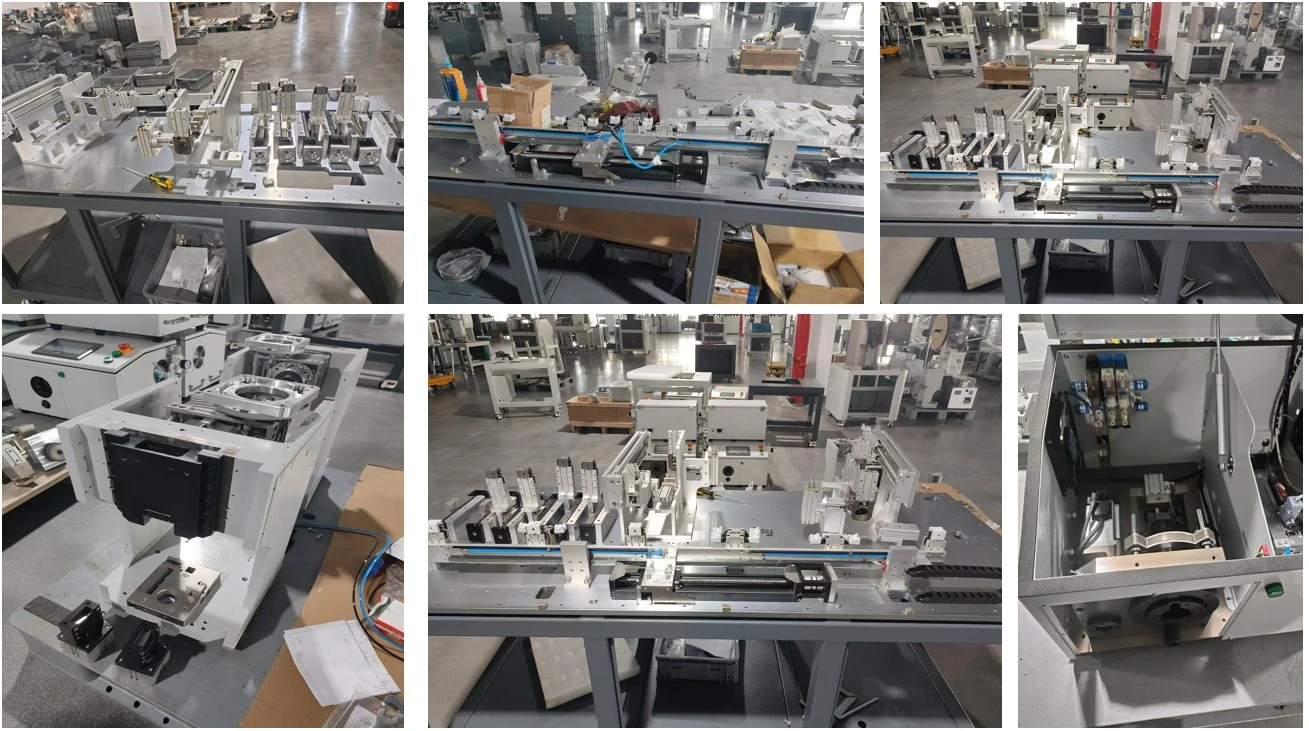

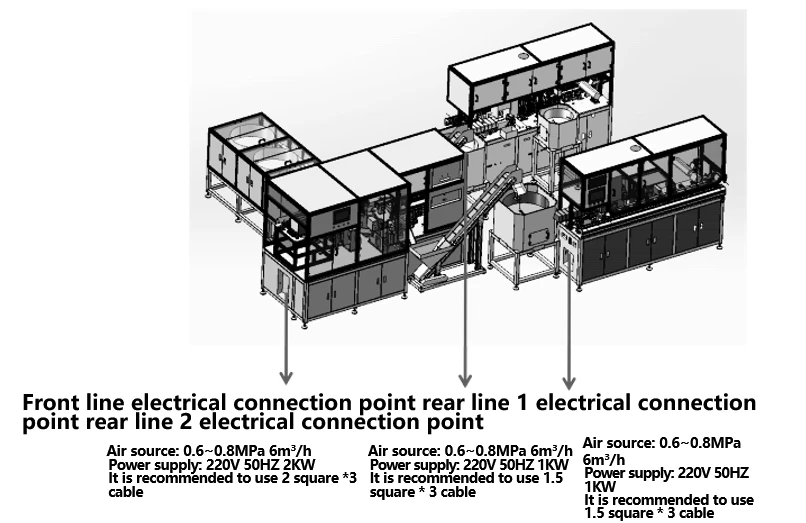

1. Barisan pengeluaran sesuai untuk pemprosesan automatik kabel fotovoltaik. Barisan pengeluaran mengalir dari kiri ke kanan dan boleh mencapai pelucutan dawai, crimping terminal, pengesanan CCD, threading penyambung, memutar kacang, kotak simpang crimping, pengesanan CCD

2. Diameter dawai yang berkenaan: 4mm²

3. Panjang baris: 15 0 mm -600 mm, toleransi ± 0.002 * l +1 mm;

4. Range panjang kulit: 1-9 mm;

5. Irama Pengeluaran: Lebih besar daripada atau sama dengan 4 saat;

6. Saiz Hos: 1200 × 4000 × 2400mm

7. Sistem Operasi Mesin Manusia: Antara muka skrin yang boleh disentuh adalah mudah dan jelas, membolehkan kawalan cepat operasi mesin. Semua parameter boleh dengan mudah ditetapkan dan disimpan, dan arahan operasi dipaparkan dengan cara yang intuitif dan mudah melalui imej. Ia dilengkapi dengan fungsi perlindungan kata laluan 4- (dengan kebenaran dibahagikan kepada pengendali, kawalan kualiti, juruteknik, dan pengurus), cahaya kesalahan, dan koordinasi kod kesalahan untuk penyelenggaraan, mencapai penyelenggaraan dan pengurangan kos yang mudah;

8. Kebanyakan stesen kerja menggunakan produk matang untuk integrasi untuk memastikan kestabilan produk;

9. Mengadopsi sistem kawalan motor servo untuk memastikan ketepatan produk;

10. Program ini boleh menyimpan sehingga 100 fail dan boleh diakses dengan memilih nombor program. Pelayan pangkalan data mengumpul data pengeluaran dan menganjurkan kualiti untuk barisan pengeluaran, menjadikannya mudah untuk sistem atas (MES atau ERP) untuk mengekstrak data dan mengesan data pemprosesan semasa pengeluaran produk melalui rangkaian;
